LED顯示屏噴墨系統
通過噴墨新工藝來解決LED保護面罩所存在的缺點
全國熱線

0769-22334942

  • 產品詳情

LED屏噴墨解決方案

戶外的LED顯示屏在生產過程中要采用保護面罩來對LED進行防塵、防水等保護，但保護面罩在應用中出現一些難以克服的問題，例如：

?成本高，主要解決面罩類型尺寸轉換成本高，開模具生產且周期長；小間距面罩需要用雙面膠（刷膠）固定，人員操作困難，效率低；
?品質隱患，螺絲或刷膠等固定面罩工序能帶來裝配誤差，使用背膠固定的面罩受熱后極易起翹，一般在一年左右就會出現該情況，導致產品維修，增加售后成本，影響公司產品質量；
?維護困難，小間距產品（主要是P3,P1.6,P1.588,P1.27,P0.9,及以下產品）面罩修復難度大，帶來屏幕的可視角變窄，影響視覺效果成了工藝技術壁壘。

    通過噴墨新工藝不但可以簡化生產工藝，還可以提高產品品質，降低生產成本，這就是眾多的戶外LED屏生產廠家近年來熱衷于噴墨工藝的根本原因。中智邦達（SPSI）在LED屏噴墨工藝中，明顯走到的行業的前列。作為最早研制戶外LED屏噴墨設備的廠家，SPSI已經不僅僅在為客戶提供單一的噴墨設備，而是為客戶提供一套完整的、切實可行的解決方案，中智邦達投入大量的人力物力財力，從油墨的選擇、不同的LED間距如何選擇最優化的噴墨參數、點膠閥選擇、如何保證噴墨的一致性、噴墨后的品質檢測、不良品的返修等各個環節，均積累了大量的寶貴經驗！



噴墨生產線令人無法拒絕的優勢


1、全自動化生產：
   實現1個人工流水作業；
2、噴墨精細化：
   油墨噴涂，無飛濺；單板油墨重量可控，大大提高產品墨色一致性；
3、更環保：
   專用的亞光三防油墨，環保低氣味，無污染、無廢氣；
4、維護方便：
   模組出現LED燈虛焊、死燈等，無更換面罩困擾，可直接進行焊接、維修。

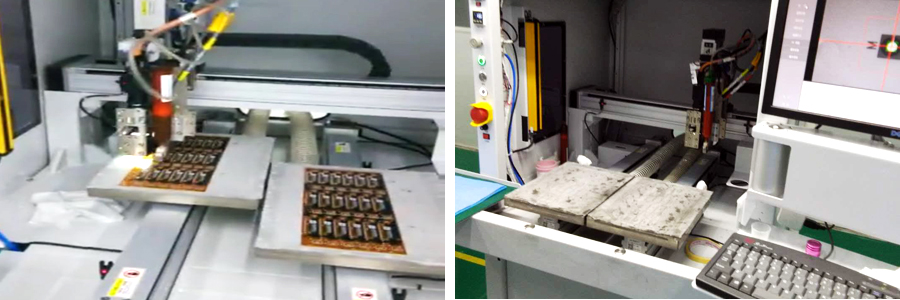

自動化噴墨線方案示意圖

噴墨線方案示意圖


噴墨機排線根據工序節拍選擇：
A: 1+1方式，采用2臺噴墨機，2臺并聯；
B：1+2方式，采用3臺噴墨機，2臺串聯和1臺并聯；
C：2+2方式，采用4臺噴墨機，兩兩串聯。

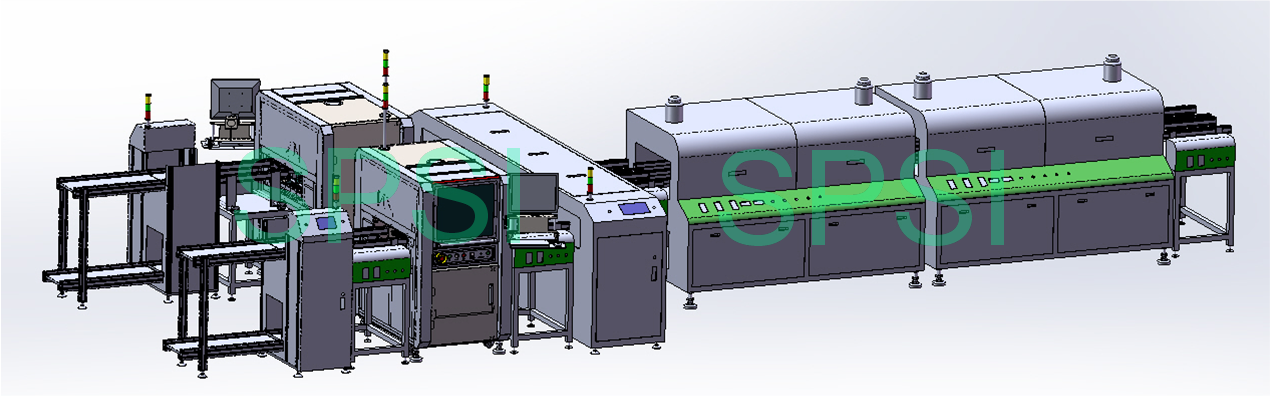

噴墨線方案示意圖-1

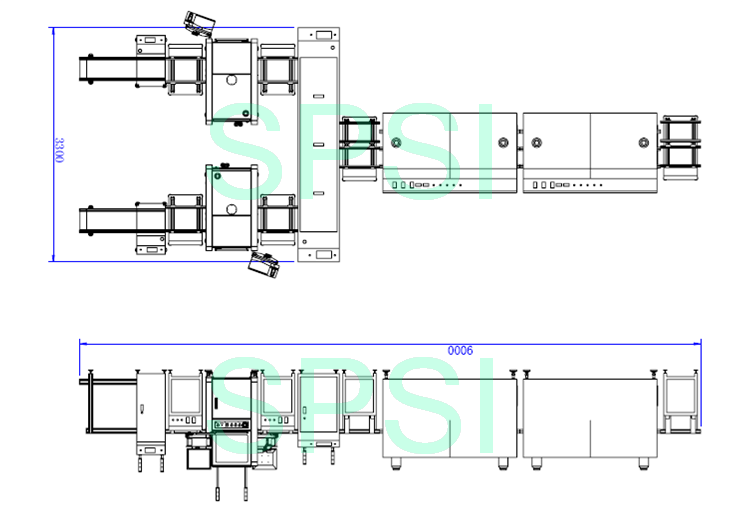

自動化噴墨線方案圖-車間布局圖：9米（1+1方式）；10米（2+2方式）

噴墨線方案示意圖-2

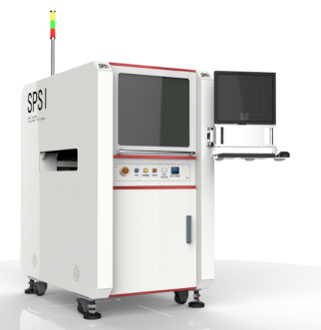

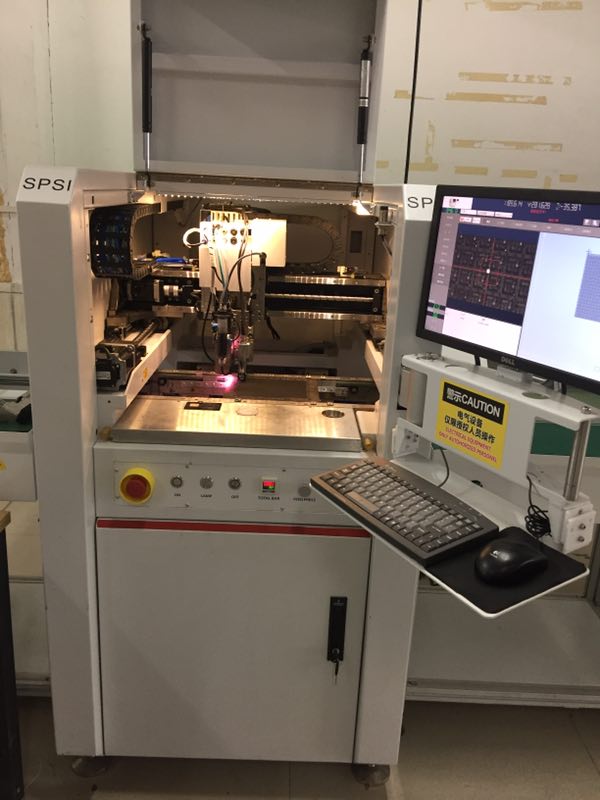

PM-77高速精密在線噴墨機攝像頭模組點膠解決方案

PM-77 在線噴墨系統是為滿足高質量、高產能需求而設計的全自動化噴墨系統，該系統設計精簡， 編程快速簡單；采用國際頂級的訂制的壓電陶瓷閥，可確保穩定、一致、均勻的表面噴墨效果；專業用于高密度，小間距顯示屏噴墨，提高顯示屏的對比度。
專業的噴墨軟件:
  1、快速編程，5-10分鐘完成。
  2、高質量，穩定的油墨噴涂，無飛濺。
  3、高效率，完全滿足高密度、小間距。


噴墨機介紹及技術參數


型號 PM-77 備注
外形尺寸(W * D * H) 770*1400*1450mm
噴墨區域(W * D) 350*475mm
軌道高度 890~950mm
軌道承重(含夾具） 4.5kg
最大基板厚度 6mm
定位精度（高速狀態） ±20um@3σ(XYZ)
重復精度（高速狀態） ±12.5um@3σ(XYZ)
最大速度&加速度 1m/s  1g(X/Y)
閥 訂制 EFD 壓電閥
測高系統 非接觸式激光傳感器 選配
承重系統 瑞士精密天平精度等級0.1mg 選配
視覺定位系統 工業CCD
典型應用 LED顯示屏噴墨
工廠要求 電壓220V，50~60HZ，電流10A，最小氣壓0.65MPa
計算機與軟件 Windows 7系統下基于C++下開的發軟件


噴墨機標準配置:

配置 PM-77基本型
閥 EFD 壓電閥
精密絲桿 日本 黑田
直線導軌 日本  THK  & 臺灣  HIWIN
伺服電機 日本 松下A6
工控機 臺灣 研華
視覺系統用相機 相機-HIKVISION  & 鏡頭-理光
繼電器等電子元器件 日本  OMRON  & 德國  SICK
顯示器&鍵盤鼠標 Dell&雷柏
氣動器件 日本  SMC  & 臺灣  AIRTAC
運動電纜 德國  IGUS  & 韓國 CPS
LED三色燈 中國 臺邦



P1.6噴墨效果(實拍）

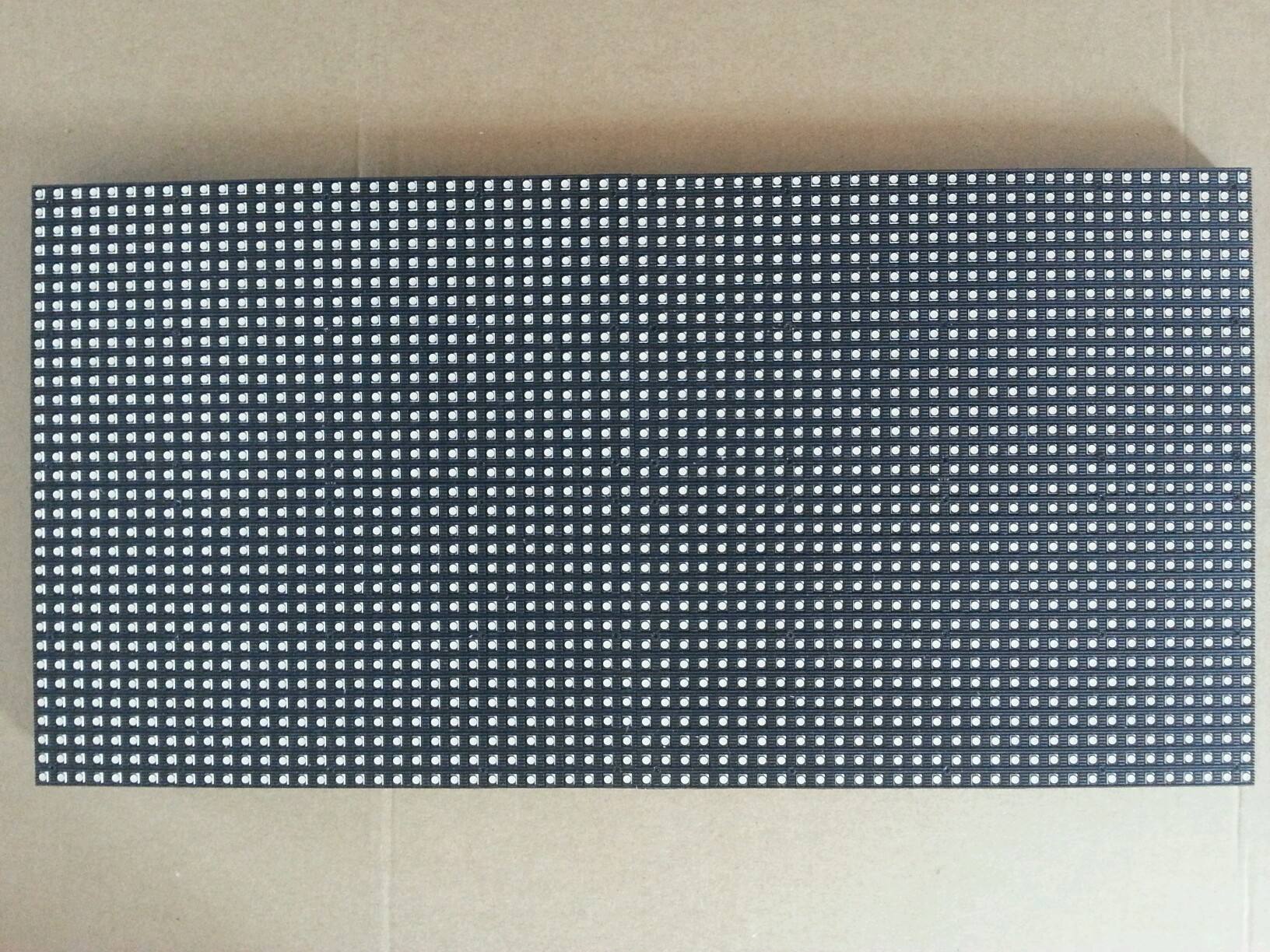

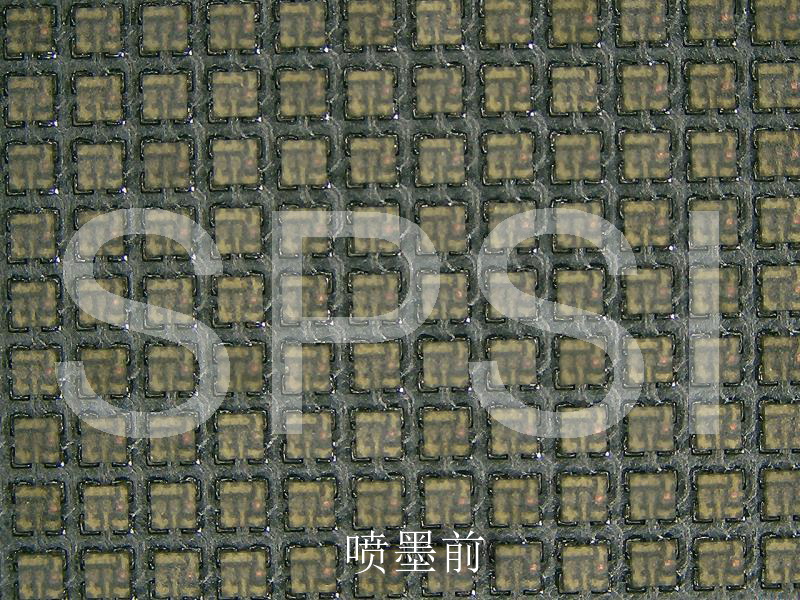

噴墨前

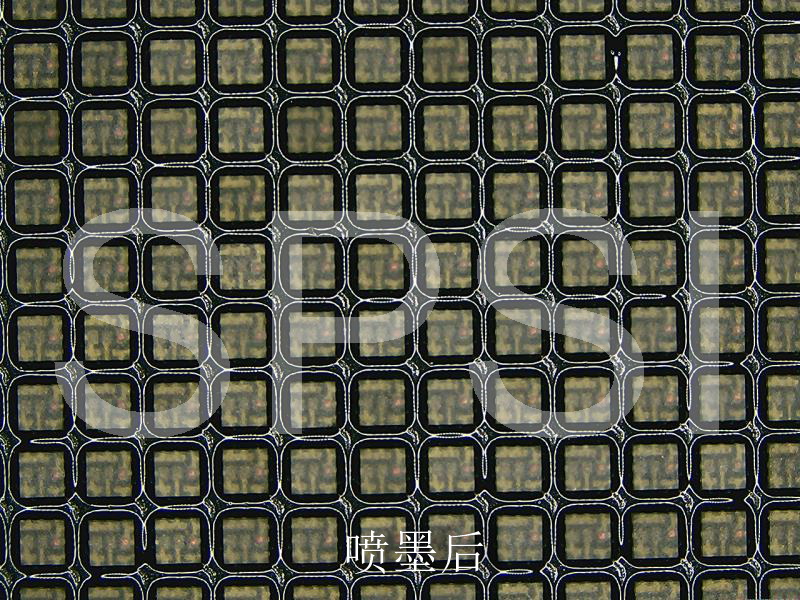

噴墨后

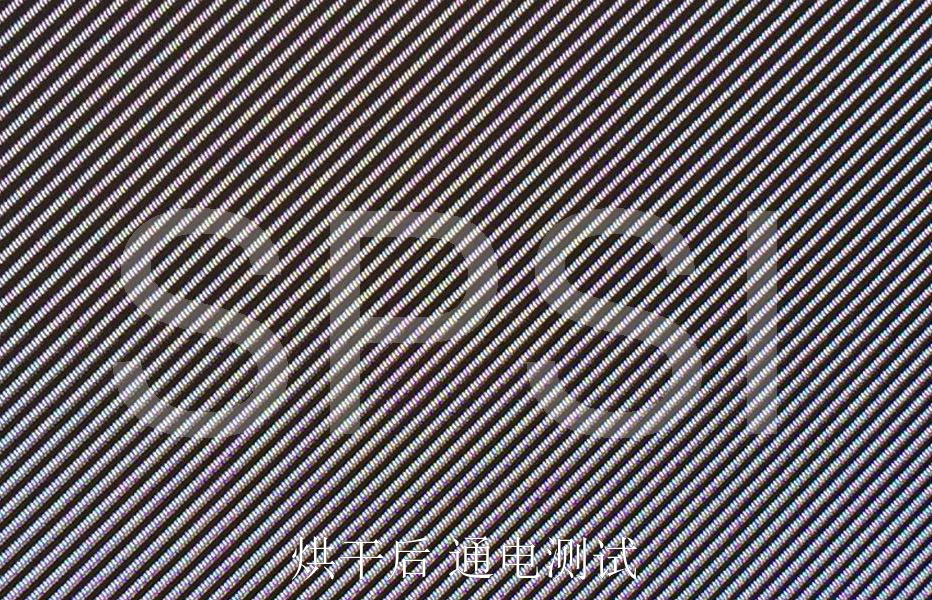

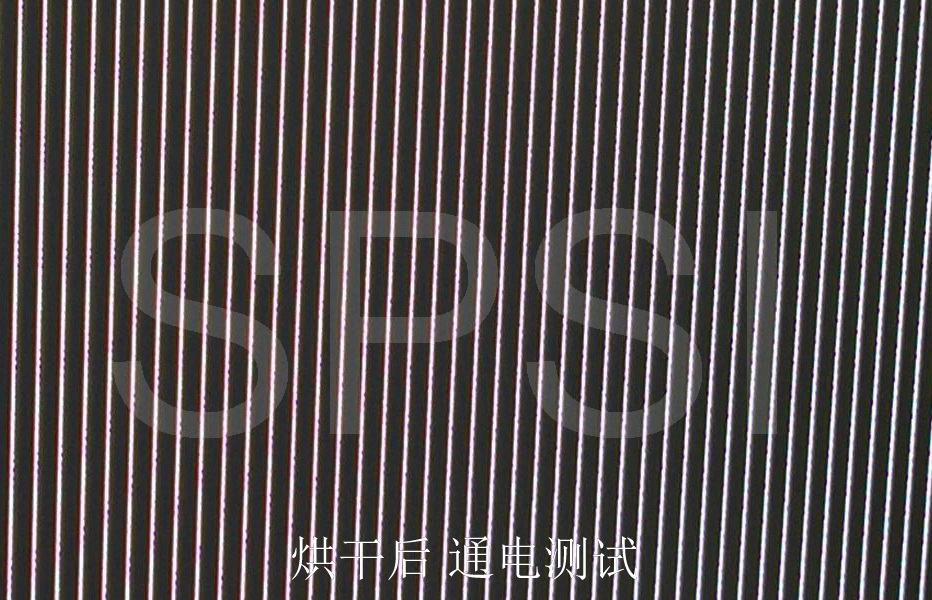

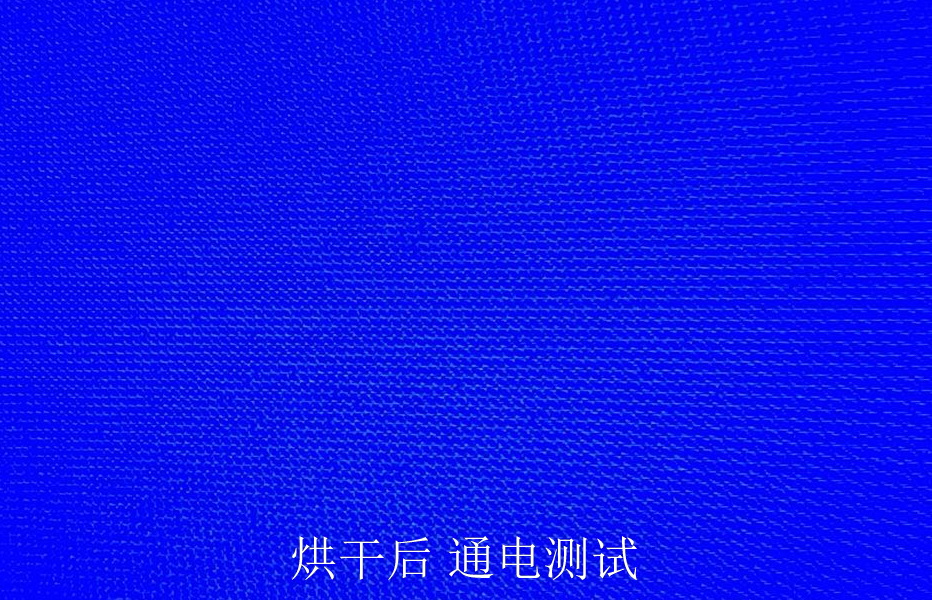

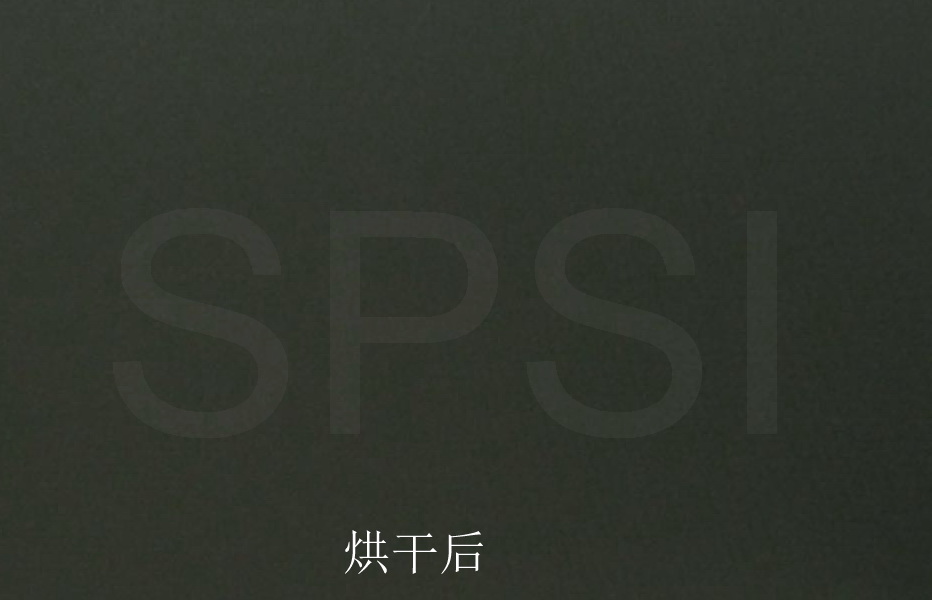

烘干后


烘干后-1


烘干后-5


烘干后-4


烘干后-3


產品展示

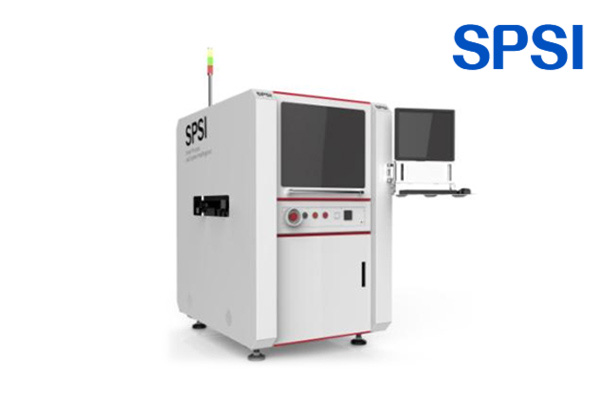

柜式雙Y軸點膠機SF-80
