攝像頭模組點膠解決方案

返回列表 來源： 發布日期： 2017.06.30

攝像頭模組點膠應用：攝像頭模組外觀

攝像頭模組外觀

攝像頭模組點膠解決方案

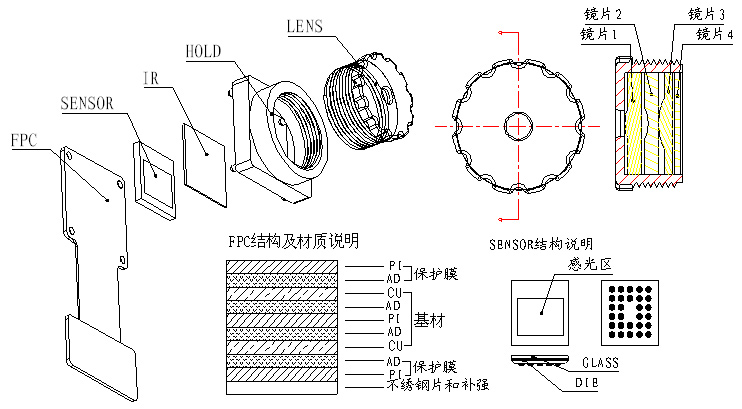

模組構造圖

模組構造圖

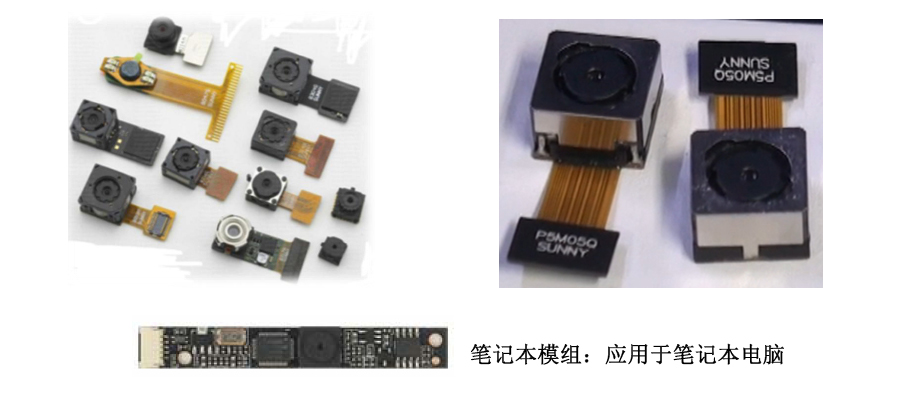

筆記本攝像頭模組

筆記本攝像頭模組

攝像頭模組類型

lCCD

Charge Couple Device：電荷耦合器件

lCMOS

Complementary Metal Oxide Semiconductor ：互補金屬氧化物半導體

攝像頭模組類型

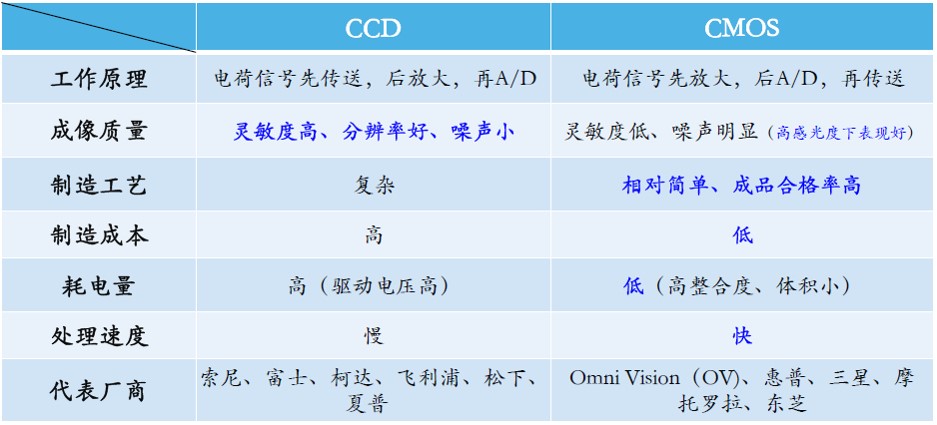

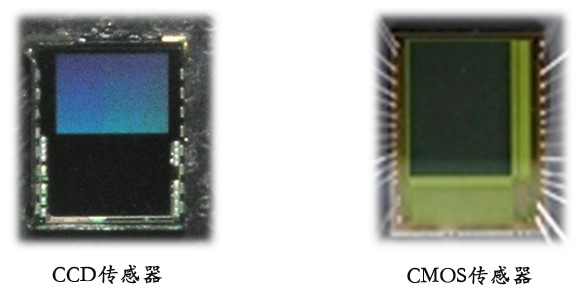

CCD與CMOS對比

CCD傳感器模塊日本廠商主導，CMOS傳感器模組美國、韓國廠商主導。

模組構造圖

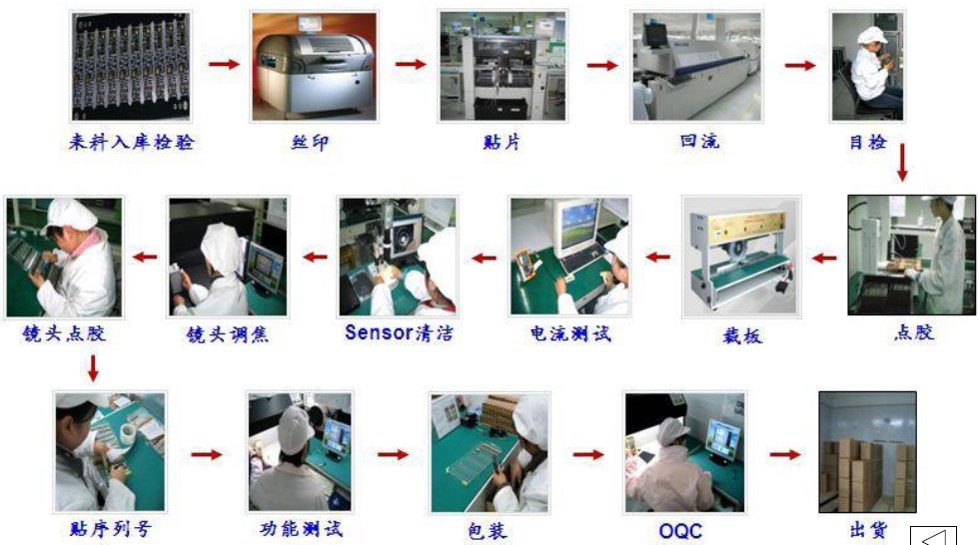

生產工藝流程

生產工藝流程

攝像頭封裝

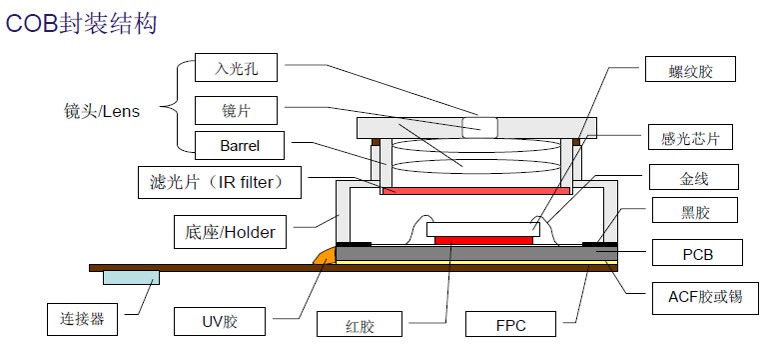

COB(Chip On Board)

攝像頭封裝

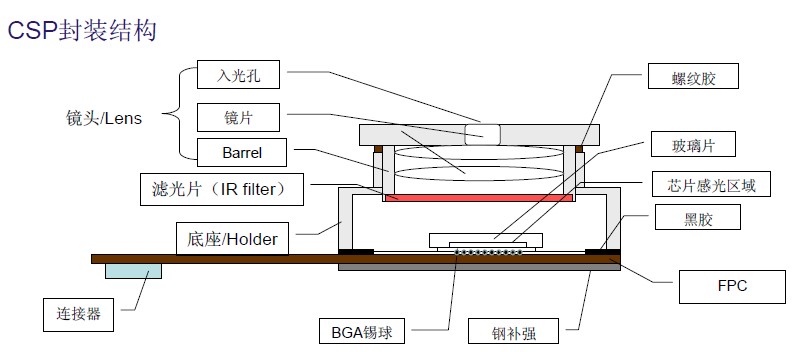

CSP(Chip Scale Package)

CSP(Chip Scale Package)

手機攝像頭新技術1

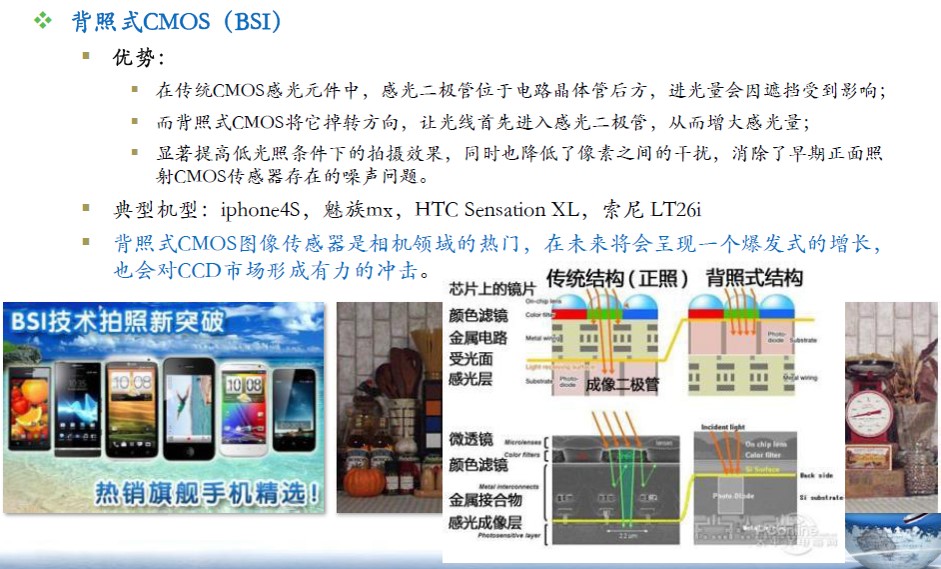

被照式CMOS

被照式CMOS

手機攝像頭新技術2

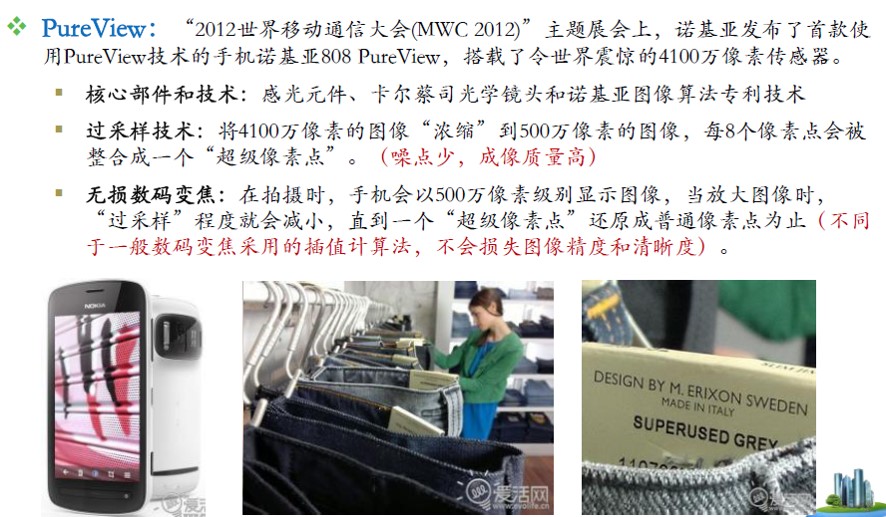

Pureview

Pureview

需要的點膠應用

 Sensor的Underfill  攝像頭模組點膠解決方案

 Holder與PCB板接縫處四邊

 攝像頭模組點膠解決方案

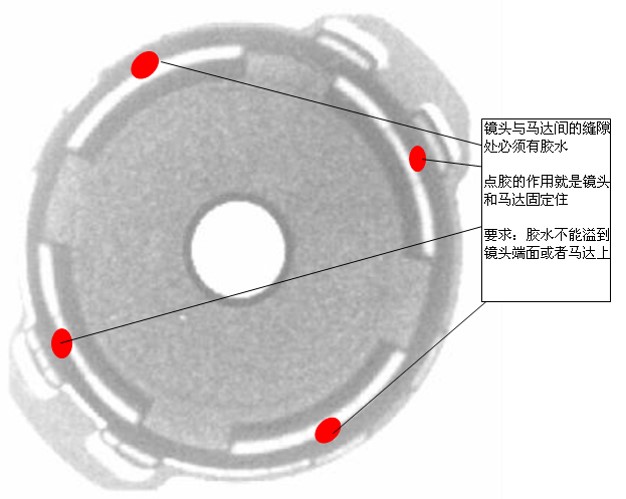

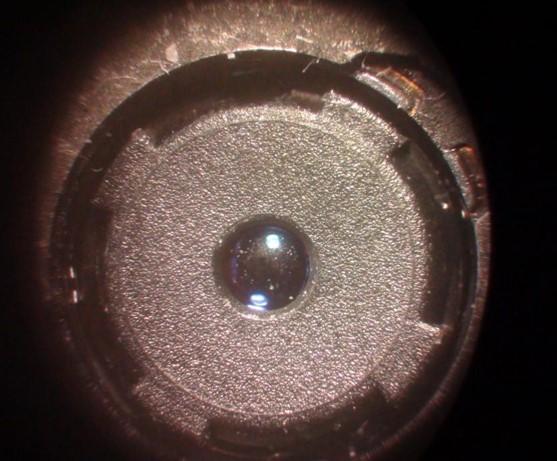

 Lens與Holder接縫

 攝像頭模組點膠解決方案  攝像頭模組點膠解決方案


Holder與PCB板接縫處

Holder與PCB板接縫處

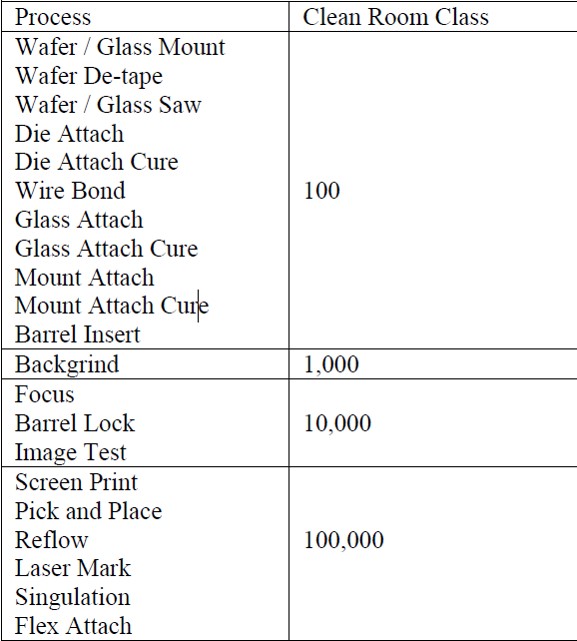

Holder即右表格的Mount的固定需要100等級的無塵室，否則容易出現上圖的sensor污染。 		Holder與PCB板接縫處

我們的機會

Lens與Holder接縫點膠工藝

攝像頭模組點膠解決方案

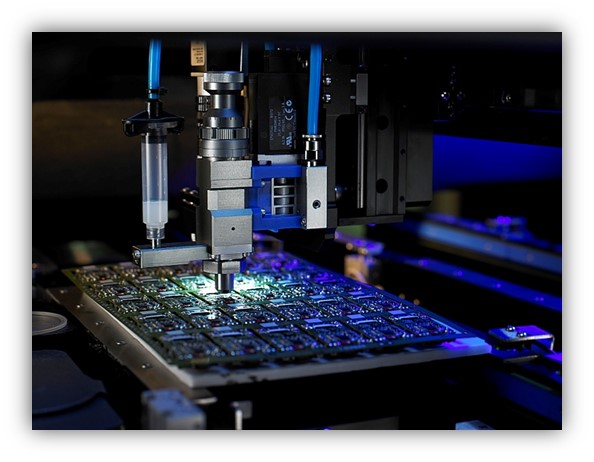

SPSI提供的方案

1、全自動在線式噴射點膠系統SP-77

攝像頭模組點膠解決方案
Holder即右表格的Mount的固定需要100等級的無塵室，否則容易出現上圖的sensor污染。
攝像頭模組點膠解決方案
NS-77 外形尺寸770*1400*1450mm(W*D*H)。


型號 SP-77 備注
  外形尺寸(W * D * H)   770*1400*1450 mm
  點膠區域(W * D)   350*475 mm
  軌道高度   890 ~950mm
  軌道承重(含夾具)   4.5kg
  最大基板厚度   6mm
  定位精度(高速狀態)   ± 20um@3 σ (X\Y\Z)
  重復精度(高速狀態)   ±12.5um@3 σ (X\Y\Z)
  最大速度&加速度   1m/s 1g(X/Y)
  噴射閥   NS-6500
  測高系統   非接觸式激光傳感器   選配
  承重系統   瑞士精密天平精度等級 0.1mg   選配
  視覺定位系統   工業 CCD
  工廠要求   電壓 220V ， 50~60HZ ，電流 10A ，最小氣壓 0.65MPa
  計算機與軟件   Windows 7 系統下基于 C++ 下開的發軟件

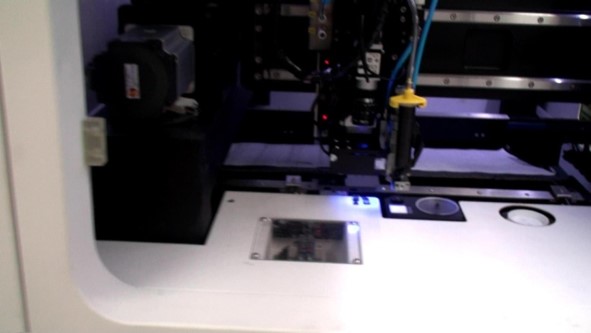

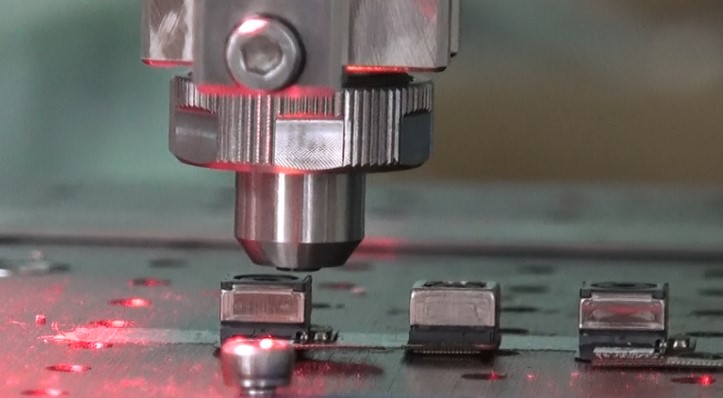

SP-77點膠過程

SP-77點膠過程

SP-77點膠過程

提供的方案

3、離線式噴射點膠SS-300+DJ-9500

離線式噴射點膠SS-300+DJ-9500


規格 SS-300
  工作范圍 mm   31 0 × 310 × 90
  定位精度   ±0.01
  XY 軸最大速度   800x800 mm /s
  驅動方式   交流 伺服 + 絲桿
  Z 軸負載   7kg
  Y 軸工作臺負載   15 kg
  圖像識別速度   標準 50ms/dot
  CCD 像素   324K Pixel(656× 494)
  分辨率   0.011 × 0.11 /pixel
  識別范圍   6.5 × 4.5
  光源   同軸 LED 光源

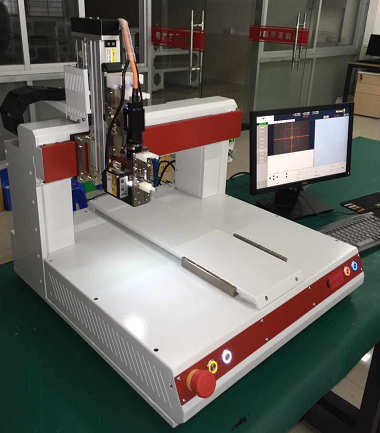

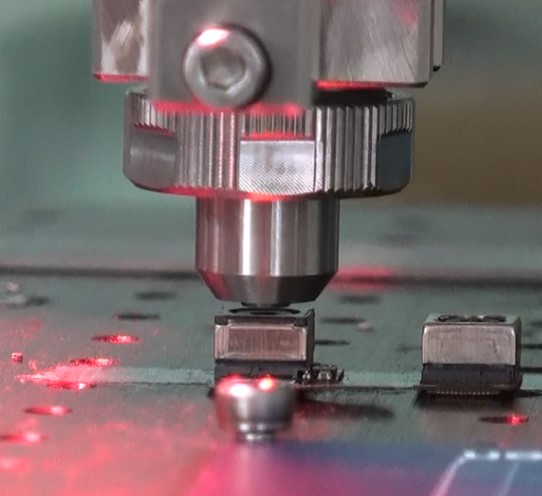

SS-300點膠過程

離線式噴射點膠系統SS-300+DJ-9500

SS-300點膠過程

SS-300點膠過程
